LoRaWAN Termostatik Radyatör Vanası
Kablosuz Radyatör Kontrolü
TX VALVE
600-060 · EU868
En uygun kullanım
Ofisler, oteller, okullar, öğrenci yurtları, kamu binaları ve ticari yapılarda kalorifer radyatörlerinin oda veya bölge bazında kablosuz kontrolü
Temel fonksiyon
Termostatik radyatör vanasının motorlu olarak kontrol edilmesi ve ortam sıcaklığının izlenmesi
Kontrol modları
Vana pozisyon kontrolü: BMS tarafından gönderilen açıklık yüzdesine göre doğrudan kontrol
Sıcaklık kontrolü: Gönderilen oda sıcaklığı set değerine göre lokal otomatik regülasyon
Sıcaklık kontrolü: Gönderilen oda sıcaklığı set değerine göre lokal otomatik regülasyon
Uzaktan kontrol
LoRaWAN downlink komutları ile sıcaklık set değeri veya vana açıklık oranı gönderimi
Lokal kullanım
Üzerindeki döner sıcaklık seçici ile kullanıcı tarafından lokal sıcaklık ayarı yapılabilir
Ortam sıcaklığı
Dahili sıcaklık sensörü
0,1 °C çözünürlük
0,1 °C çözünürlük
Açık pencere algılama
Ani sıcaklık düşüşlerini algılayarak açık pencere durumunda gereksiz ısıtmayı sınırlandırmaya yardımcı olur
Vana koruma
Uzun süre hareketsiz kalan vana mekanizmasının sıkışma riskini azaltmak için otomatik anti-grip / hareket fonksiyonu
Standart vana bağlantısı
M30 × 1,5
Opsiyonel adaptörler
Danfoss, M28 × 1,5, Caleffi ve Giacomini dahil farklı vana tipleri için adaptör seçenekleri
Konfigürasyon
Bluetooth üzerinden MyEnless mobil uygulaması ve LoRaWAN downlink komutları
Haberleşme
LoRaWAN Class A
LoRaWAN 1.0.4
EU868
LoRaWAN 1.0.4
EU868
Haberleşme periyodu
15 dakika varsayılan
Konfigüre edilebilir
Konfigüre edilebilir
Çalışma sıcaklığı
−20…+55 °C
Koruma sınıfı
IP40
Pil / besleme
3 × AA 1,5 V Li/FeS2 pil
Değiştirilebilir
Değiştirilebilir
Tahmini Pil Ömrü
ABC
Boyutlar
57 × 90 × 57 mm
Opsiyonel aksesuar
Anti-vandal koruyucu muhafaza ve farklı radyatör vanaları için bağlantı adaptörleri
PDF Datasheet
Not: Pil ömrü; haberleşme periyodu, vana hareket sıklığı, LoRaWAN ağ koşulları ve kullanılan kontrol senaryosuna bağlı olarak değişir.
VANA UYUMLULUĞU
Radyatörünüz TX VALVE ile uyumlu mu?
TX VALVE standart olarak M30 × 1,5 radyatör vana bağlantısına uygundur. Farklı vana gövdelerinde ise uygun adaptör kullanılarak montaj yapılabilir.
Opsiyonel adaptör seçenekleri
• Danfoss RA
• Danfoss RAV
• Danfoss RAVL
• M28 × 1,5
• Caleffi Adapter
• Giacomini
Mevcut radyatör vana gövdesine göre uygun bağlantı adaptörünün seçilmesi gerekir.
LORAWAN ALTYAPISI
TX VALVE için LoRaWAN Gateway

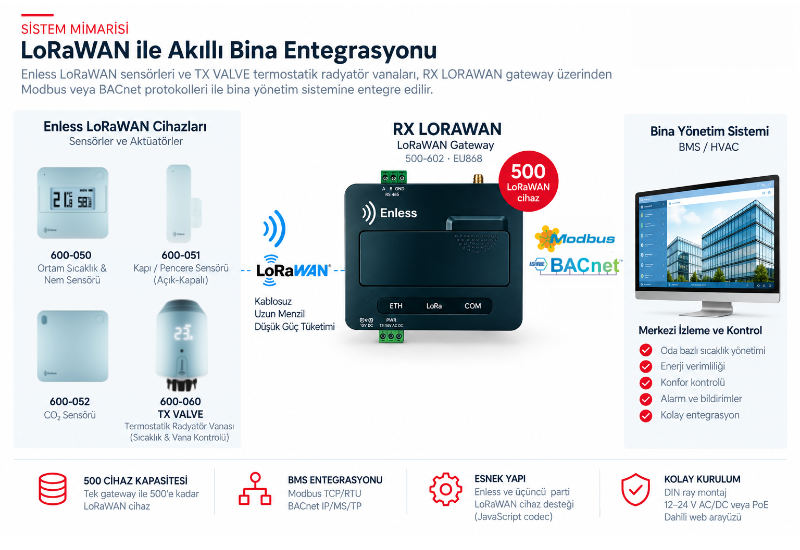

TX VALVE cihazlarını bina yönetim sistemine entegre etmek ve LoRaWAN üzerinden merkezi olarak izlemek / kontrol etmek için RX LORAWAN gateway kullanılabilir. Gateway; valflerden gelen verileri toplar ve BMS veya PLC sistemlerine Modbus ya da BACnet üzerinden aktarır.
LoRaWAN Gateway
RX LORAWAN
500-602 · EU868
500
LoRaWAN cihaz / valf
Tek gateway üzerinden 500 adede kadar LoRaWAN cihazının yönetilebildiği ölçeklenebilir yapı.
Embedded LoRaWAN Network Server
LNS gateway içine entegredir; özel LoRaWAN ağı ayrı bir harici network server gerektirmeden kurulabilir.
Enless + üçüncü parti LoRaWAN
Enless LoRaWAN ürünleri native olarak decode edilir. Uyumlu üçüncü parti LoRaWAN cihazları ise JavaScript codec ve JSON mapping ile sisteme eklenebilir.
BMS / HVAC ENTEGRASYONU
LoRaWAN'dan doğrudan bina otomasyon protokollerine
Modbus
TCP / RTU
BMS / PLC
BACnet
IP / MS/TP
BMS / HVAC
TX VALVE verileri ve kontrol komutları mevcut bina otomasyon altyapısına entegre edilerek merkezi ısıtma kontrolü, oda bazlı sıcaklık yönetimi ve enerji optimizasyonu senaryolarında kullanılabilir.
Besleme: 12–24 V AC/DC veya PoE
Montaj: DIN ray veya vida montajı
Konfigürasyon: Dahili web arayüzü
Koruma: IP60
Not: RX LORAWAN yalnızca TX VALVE için kullanılan özel bir gateway değildir. Aynı gateway; Enless LoRaWAN sensörleri ve uyumlu üçüncü parti LoRaWAN cihazlarının da BMS veya PLC sistemlerine Modbus ve BACnet üzerinden entegre edilmesinde kullanılabilir.
